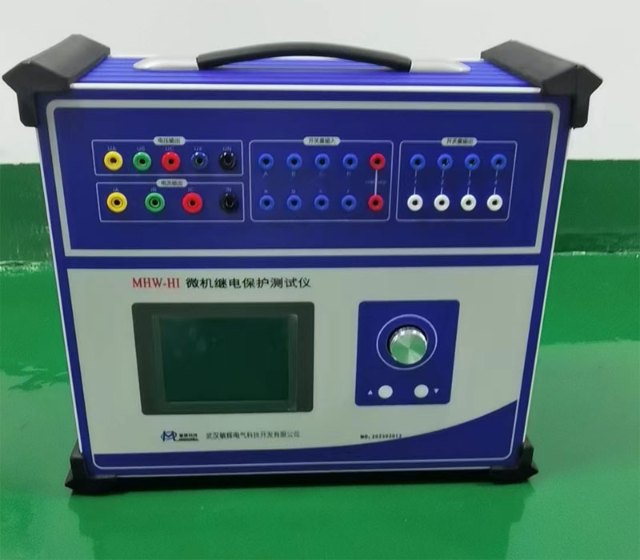

一、产品简介：

1. 本装置采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。
2. 采用高速高位D/A转换器，保证了全范围内电流、电压的精度和线性。
由于D/A分辨率高和拟合密度高，波形失真小，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现精确移相、谐波叠加，高频率时亦可保证高的精度。
3. 各相电流、电压不采用升流、升压器，而采用直接输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流、电压特征。
4. 功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时。10A及以下输出时装置可长期工作，当电流超过10A时，软件限时启动，限时时间到，软件自动关闭功率输出并给出告警指示。输出电流越大，限时越短。

二、产品特点：

1. 电压电流输出灵活组合

三相单片机型/三相工控机型具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

2. 单机操作方便

单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。

3. 新型高保真线性功放（六相工控机型）

六相工控机型输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

4. 高性能主机（六相工控机型）

六相工控机型输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

5. 双操作方式，联接电脑运行

通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

6. 软件功能强大

可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

7. 开关量接点丰富

8路接点输入和4对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。

1. 自我保护

   采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

   9. 具有独立专用直流电源输出

   装置设有一路110V 及 220V专用可调直流电源输出。

   10. 性价比高

   属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能和小型测试仪的价位，具有很高的性能价格比。

   三、产品技术参数：

   1. 交流电流输出：

   输出精度：                             0.2级

   相电流输出（有效值）：                 0～40A

   三并电流输出（有效值）：               0～120A

   相电流长时间允许工作值（有效值）：     10A

   相电流最大输出功率：                   450VA

   三并电流最大输出时最大输出功率：       900VA

   三并电流最大输出时允许工作时间 ：      10s

   频率范围（基波）：                     0～1000Hz（联机）0~300Hz（单机）

   谐波次数 ：                            0～20 次（联机）0~6次（单机）

   2. 直流电流输出：

   输出精度：                             0.5级

   电流输出：                             0～±10A / 相

   最大输出负载电压：                     20V

   3. 交流电压输出：

   输出精度：                             0.2级

   相电压输出（有效值）：                 0～120V

   线电压输出（有效值）：                 0～240V

   相电压/线电压输出功率：                80VA / 100VA

   频率范围（基波）：                     0～1000Hz（联机）0~300Hz（单机）

   谐波次数：                             0～20 次（联机）0~6次（单机）

   4. 直流电压输出：

   输出精度：                             0.5级

   相电压输出幅值：                       0～±160V

   线电压输出幅值：                       0～±320V

   相电压/线电压输出功率：                70VA / 140VA

   5. 开关量及时间测量：

6. 重量体积：

           重量 ：20kg（单机）

           体积 ：43.5cm*43cm*21cm
