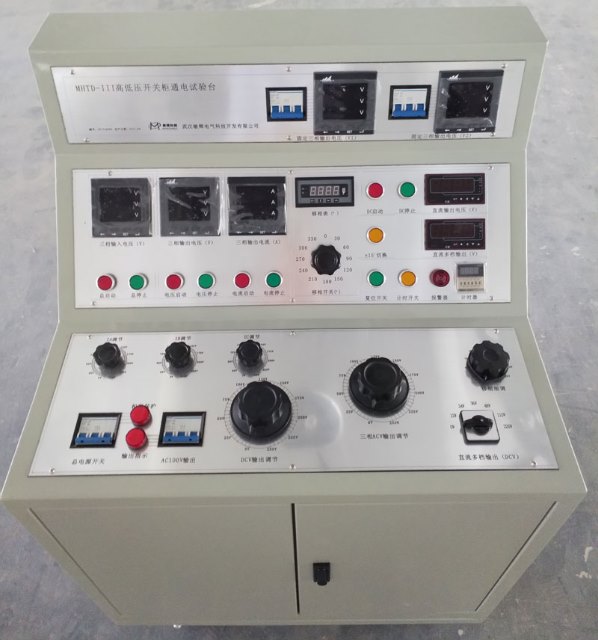

一、产品简介：

      MHTD-HI高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

二、产品特点：

1. 本产品功能强大，使用灵活；

2. 本产品使用简单，所有版面设计及安装比较人性化；

3. 所有显示采用数字显示，读数比较直观。

三、产品技术参数：

1. 总输入电源：三相五线AC 380V  N

2. 输出电压及电流：

3. 三相AC380V,10A输出(固定值，插座形式)                   二组

4. 三相AC100V,10A输出  (固定值)                                 一组

5. 三相交流0—450V输出（三相可以独立显示，独立微调）

（AC 0~380V, 220V时,电流小于10A）                            一组

6. 单相AC220V,10A输出（固定值，插座形式）              一组

7. 单相DC0-250V（最高到300V）,10A交流输出（可调）  一组

8. 直流操作电压

固定值12V,24V,36V,48V,110V,220V；± 10%                   固定一组

9. 三相AC0-10A输出（三相可以独立显示，独立微调）   一组

10. 三相输出电流平衡，带电容投入，退出，电抗器投入，

退出功能（用于校验电容柜无功补偿特性）；移相范围0-360度。

11. 其中3和7可以同时输出

12. 其中3和5可以同时输出

13. 相序检测功能：0-480V电压，可以判断正相序，逆相序。

14. 外形尺寸：820*740*1160mm

15. 重量：150kg

后面接线板

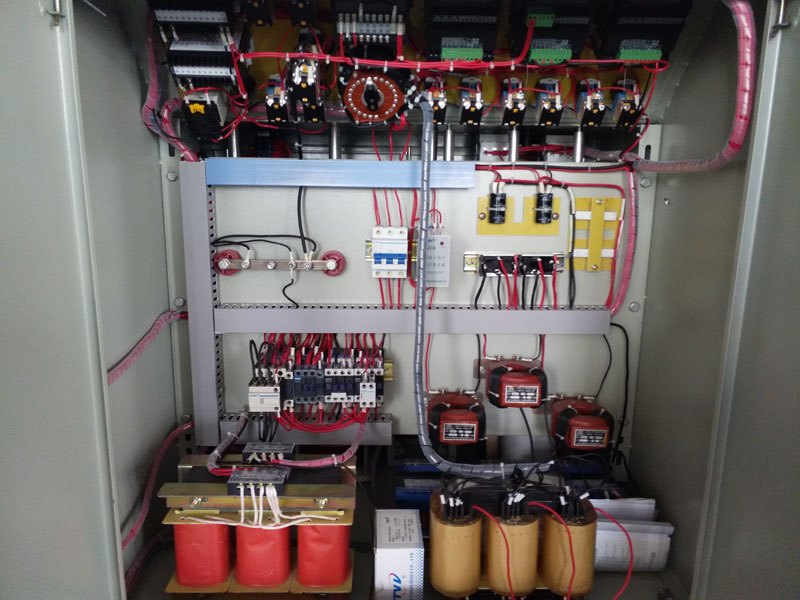

前内部元器件

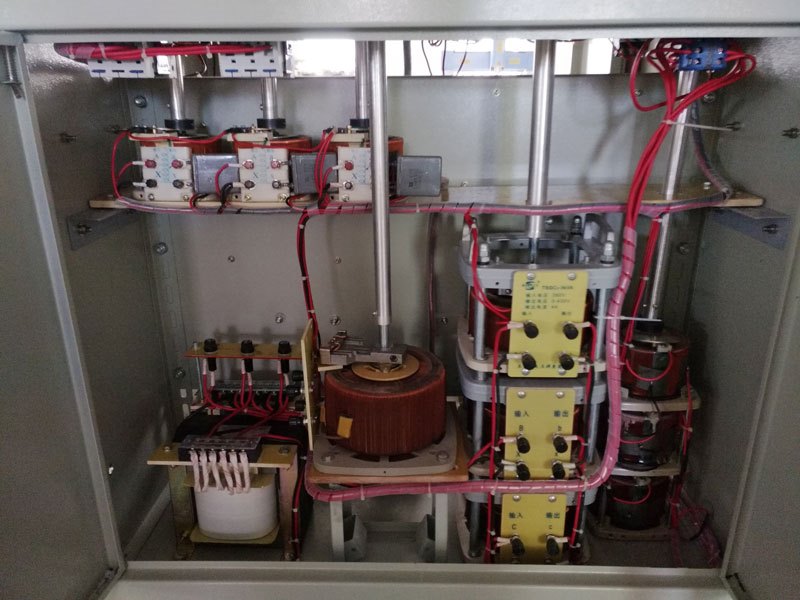

后内部元器件
