一、产品简介：

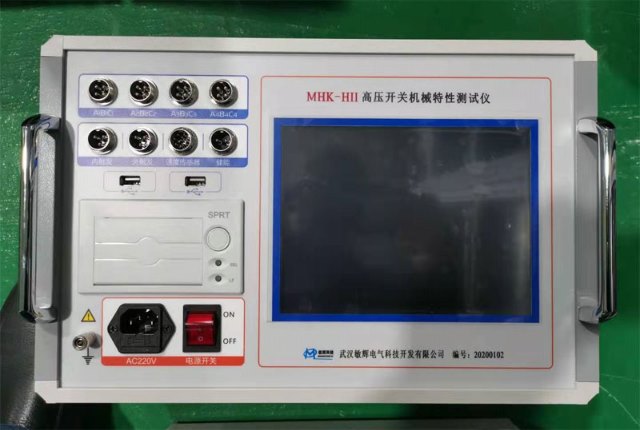

    MHK-HII高压开关动特性测试仪是我公司为适应测试高压开关动作特性的需要开发研制的专用仪器。它以单处机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、多油开关、真空开关、六氟化硫开关的动特性测试。

二、产品特点：

1. 主机为工控机。
2. 超强的抗干扰能力，在500KV变电站试验，也能轻松试验，精确测量。
3. 万能通用测速传感器，直线行程传感器，旋转传感器，安装极为方便、简捷。
4. 开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
5. 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
6. 主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。
7. 可直接使用U盘保存转移数据。
8. 主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
9. 中文菜单操作,使用方便，内置打印机快速打印所有数据及图谱。
10. 仪器配有与PC机联机的RS-232接口及《断路器数据分析管理软件Windows中文版》，可与PC机联机操作，
    试验结果直接存入硬盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
11. 刚分、刚合速度定义编制了相应的分析软件，根据需要，任意分析， 比较方便测试分析。

三、产品技术参数：

1、使用环境：
输入电源 220V±10% 50Hz±10%
大气压力 86～106kpa
温 度 －10～40℃
湿 度 ≦80%RH
2、安全性能：
绝缘电阻 ＞2MΩ
介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
3、基本参数：
时 间： 普 通 开 关：量程 1-12000ms 分辩率0.1ms
误差 ①100ms以内 0.1ms±1个字
②100ms以上 0.1%±1个字
③同期 ±0.1ms
速　 度： 量程　20.00m/s 分辩率0.01m/s
误差　1%±0.1m/s
量 程 分辩率 误 差
真空断路器 50.0mm 0.1mm
1%±1mm
SF6断路器 300.0mm 1mm
少油断路器 600.0mm
行 程：
真空断路器 量 程：50.0mm 分辩率：0.1mm 误 差：1%±1mm
SF6断路器 量 程：300.0mm 分辩率：1mm 误 差：1%±1mm
少油断路器 量 程：600.0mm 分辩率：1mm 误 差：1%±1mm
合闸电阻测量范围：30Ω～2500Ω
 电 流： 量程 20.00A 分辩率0.01A
 输出电源： DC30～250V数字可调/20A（瞬时工作）
 计算机接口：①标准RS-232接口 ②U盘接口
 外形尺寸： 380mm(L)×300mm(W)×350mm(H)
 重　　量： 12kg
