一、产品概述：
MHP-R30电力电缆管线综合测试仪推向市场以来，因其功能强大、性能优越已广泛应用于城市供电局、县电力局、铁路供电段、大中型企业（石油、化工、煤矿、电厂、钢厂）、院校、物业小区、城市路灯、高速公路、中铁、中建等部门。在我们强有力的技术支持下，为供、用电部门快速抢修、快速排除电缆故障发挥着应有的作用。
二、仪器特点：
1. 便携轻巧，使用方便，充电电池供电，一人即可操作，四项测试一次完成。
2. 数字化设计，软件控制，性能稳定、可靠。
3. 大屏液晶界面，中文显示，一看就懂，易学、易会。
4. 所测信息以数字大小、光栅长短、声音缓急三种方式提供给操作者，使测试过程轻松自如。
5. 发射机恒功率输出、自动匹配，保证本机工作在最佳状态。内置欧母表功能，自动测量电缆对地及相间的环路阻抗，可协助判断故障性质。
6. 具有背光功能，适应夜间操作。

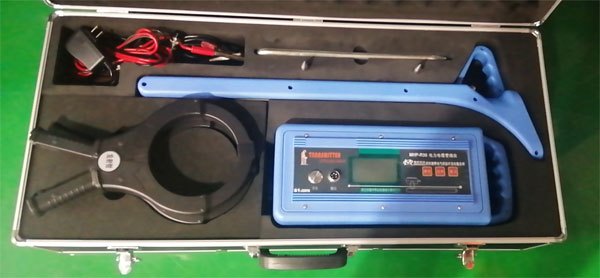

三、 仪器组成：
1. 标准配置：发射机、接收机、充电器、直连线、地钎

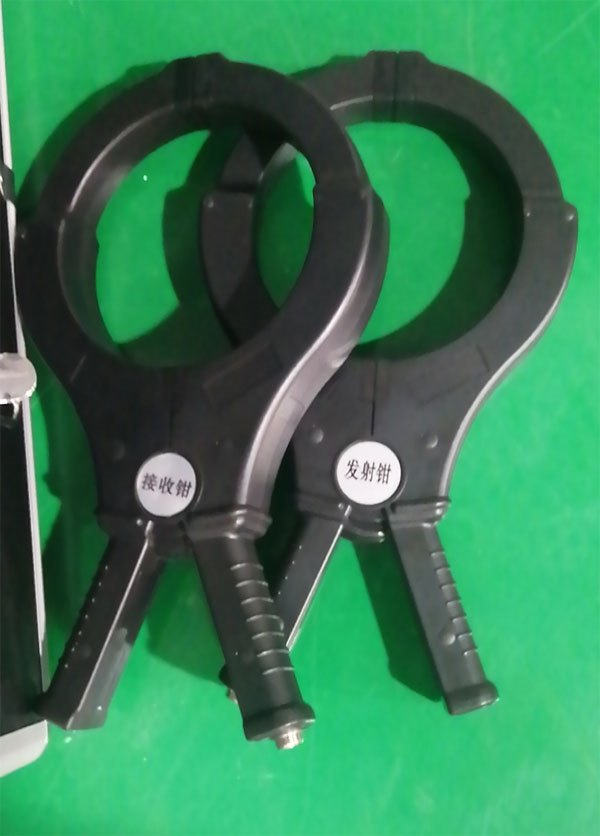

2. 选 件：大耦合钳
四、 仪器参数：

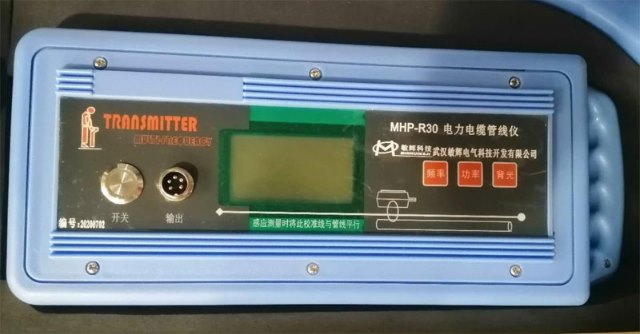

（一）发射机：
1. 输出信号：输出四种频率的正弦交流信号，分别是低频、中频、高频、射频。
2. 输出功率：恒功率输出，低、中、高三档（最大不小于6瓦）。
3. 输出模式：直连法、耦合法、感应法。
4. 阻抗显示：99999欧以内。
5. 负载匹配：1—10000欧。
6. 显示界面：大屏液晶中文、图形显示，自带背光。
7. 电 源：标准1号1.2V充电电池6节，充放电500次。
8. 待机时间：大于8小时，电量提示。
9. 过热过流：自动保护。
10. 工作温度：-20℃—50℃
11. 体 积：400mm×160mm×140 mm
12. 重 量：3.6 kg

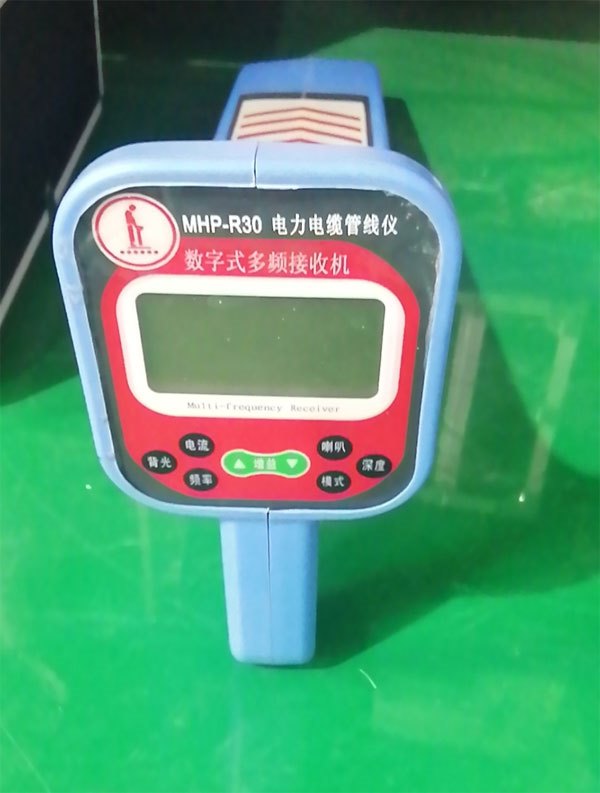

（二）接收机：
1. 接收频率：接收五种不同频率的正弦交流信号，分别是低频、中频、高频、射频、50HZ.
2. 接收模式：波峰法（水平线圈）、 波谷法（竖直线圈）、 外接设备法（耦合钳）。
3. 信号界面：数字大小、光栅长短、声音缓急三种界面同时提示信号强弱
4. 显示界面：大屏液晶中文、图形显示，自带背光。
5. 增益控制：手动调节，动态范围000——100db。
6. 探测长度：直连电缆时，最长15KM。.
耦合电缆时，一次耦合可测3Km，多次耦合无限远。
感应电缆时，一次感应可测300m，多次感应无限远。
深度测量：直读探测深度，范围 000—250cm。
80%法测深度，范围 000—250cm（感应）500cm（直连）
电流测量：直读电流，范围000—999mA.
探测精度：埋深的5%
电 源：标准5号1.2V充电电池6节，充放电500次。
待机时间：大于12小时，电量提示。
过热过流：自动保护。
工作温度：-10℃—40℃。
体 积：650mm×110mm×230mm
重 量：2.3Kg
