高压电缆分布式高频局放检测应用现状：

1、随着城市的不断发展,电网建设规模越来越大,各供电公司需要通过电网将电能输送到城市的每个角落,因此,电缆作为电力系统的重要设备尤其66 k V及以上高压电力电缆的安全运行尤为重要。研究发现：XLPE电缆在运行15年后，击穿电压可下降50%，进入故障高发期。当高压电力电缆发生故障时,不仅会产生巨大的经济损失,而且由于其发生故障导致大面积停电将产生不良的社会影响。

2、XLPE绝缘材料耐放电性较差，在局部放电的长期作用下，不断老化最终导致绝缘击穿。

3、XLPE电缆事故取决于接头的施工条件和施工技术。

高压电缆分布式高频局放检测重要性：

根据 《QGDW11223-2014高压电缆线路状态检测技术规范》中的规定，在变频谐振试验下的局部放电试验作为110KV及以上电缆投运以及运维的必做试验（试验规程）。

5.6变频谐振试验下的局部放电检测

5.6.1检测周期

下列情况应进行变频谐振试验下的局放检测：

a)110KV及以上交联聚乙烯电缆新投运时；

b）110KV及以上交联聚乙烯电缆或附件更新新投运时（试验只针对更换电缆和附件）；

c）必要时。

5.6.2检测要求

检测要求如下：

a）橡塑电缆采用20Hz-300Hz交流耐压试验，试验电压值及时间见表11；

b）试验要求

  分布式高频局放检测系统的出现，很好地解决了长距离电缆的局放检测要求，配合谐振耐压试验，分布式高频局放检测系统能多点，同时，同步相位实施局部放电检测，能够在投运或者定期运维时及时发现电缆的绝缘缺陷。同时系统成本相较震荡波局放成本更低，提供的检测信息和分析图谱数据更加丰富。

高压电缆分布式高频局放检测系统产品特点：

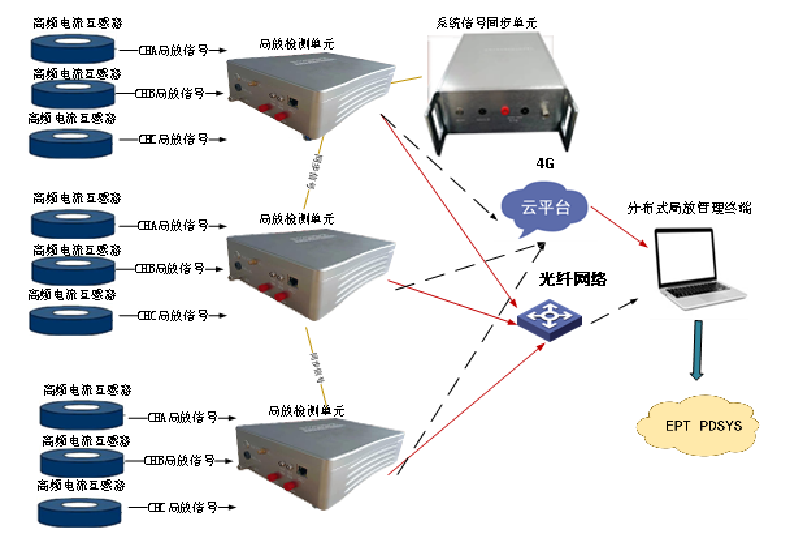

分布式布局，扩展性强：

监测终端网络化布局，整套系统能支持多达100个监测单元同时检测，在原有布局基础上加入或者撤掉终端时，系统无需额外设置，自动进行识别和配置。

实时监测：

系统记录各监测节点的实时数据，监测周期可以灵活设置。

边缘化计算：

符合当前物联网终端设计理念，计算边缘化，数据就地处理，异地分析判断，数据再现回溯机制。

灵活取用和巡检：

检测单元也适合线路巡检场合，此时带上装有局放分析软件的电脑配合终端使用即可。

多种连接方式：

 支持光纤网络连接，支持网线连接，支持无线4G网络连接各个监测单元，传输稳定。

多种同步方式：

系统支持传感单元内同步，系统级内同步，配合高压测试的系统外同步等多种同步方式，适合多种测试场合。

高灵敏度：

最小可检测5PC的放电信号。

抗冲击：

可承受600KV的闪络冲击，终端设备不损坏、数据不丢失。

抗干扰：

 具备时域、频域信号分析技术，可有效分离干扰信号和局放信号，可有效避免仪器电源端的干扰。
